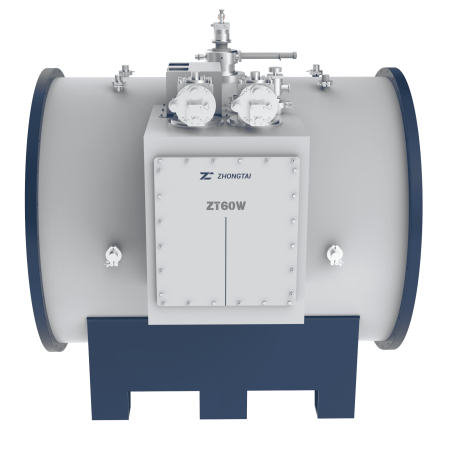

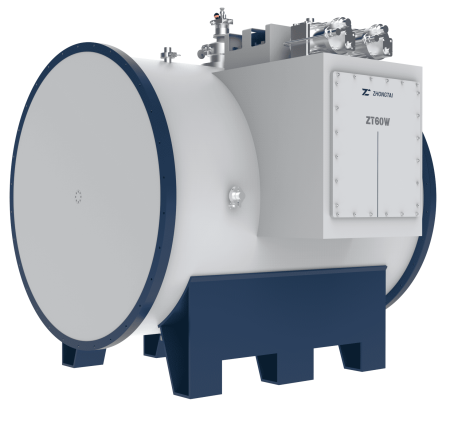

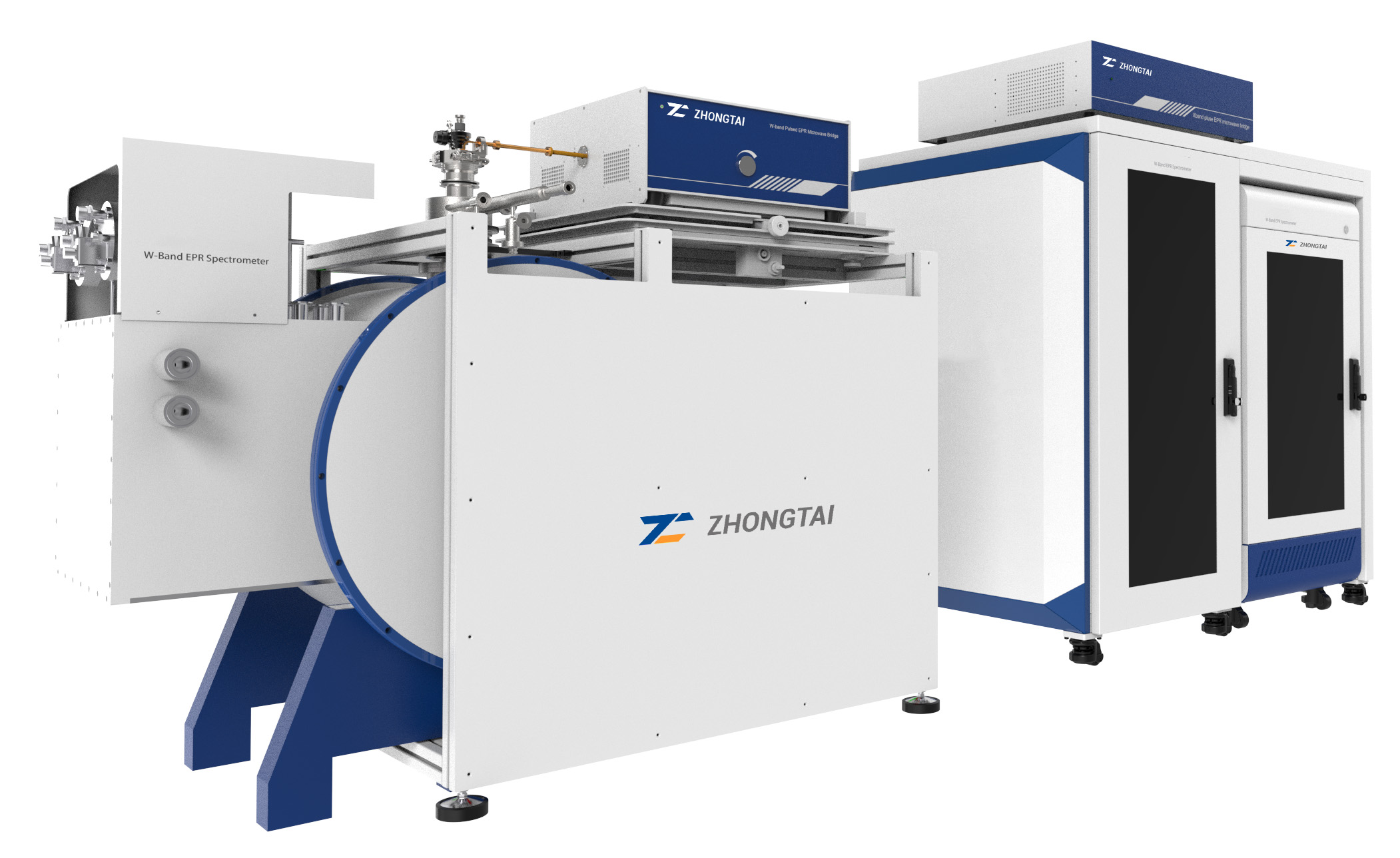

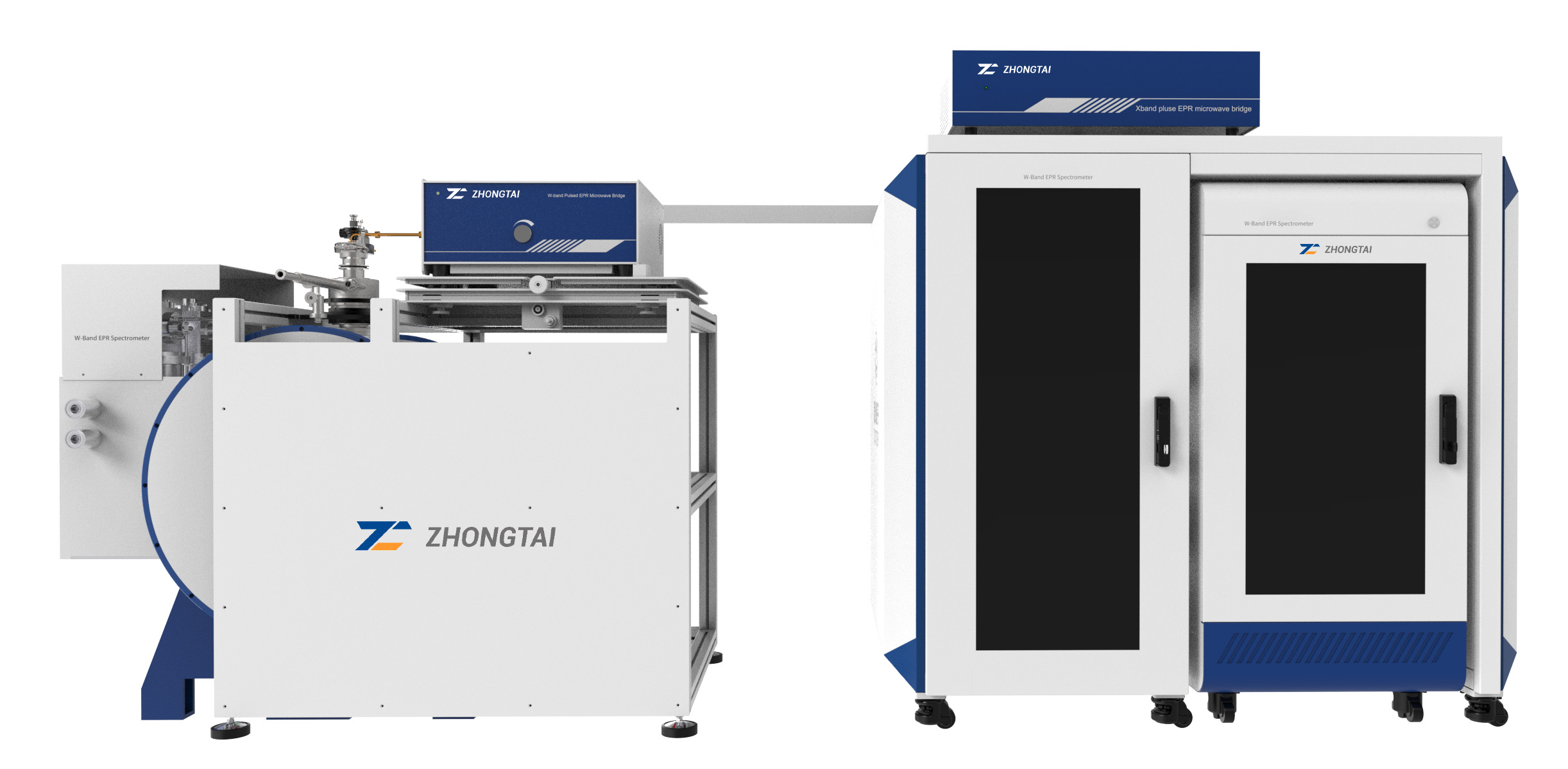

ZT60W — это высокочастотный спектрометр электронного парамагнитного резонанса W-диапазона (94 ГГц), совместимый как с непрерывными, так и с импульсными режимами ЭПР. ЭПР-спектрометр ZT60W может работать с системой охлаждения в диапазоне температур 4-300 K. По сравнению с традиционной технологией ЭПР X-диапазона, технология высокочастотного ЭПР имеет свои преимущества и уникальные применения в биологии, химии, материалах и других областях исследований. ZT60W имеет ту же программную операционную платформу, что и ЭПР-спектрометр X-диапазона ZT15P, что обеспечивает пользователям удобное управление.
ZT60W - это передовой инструмент для научных исследований, который открывает новые возможности в изучении электронного парамагнитного резонанса. Рабочая частота 94 ГГц, сверхпроводящий магнит на 6Т, возможность работы в импульсном и сверхпроводящем режимах позволят ученым решать самые сложные задачи и получать уникальные результаты.
Преимущества высокочастотных ЭПР-спектрометров:
- Увеличение спектрального разрешения в сильных магнитных полях
- Увеличение чувствительности для образцов малого объема из-за лучшего фактора заполнения резонатора
- Увеличение ориентационной селективности для разупорядоченных систем
- Возможность исследования спиновых систем с большим расщеплением в нулевом поле из-за увеличения энергии квантов.
- Лучшее разделение различных ядер в ENDOR-спектрах
- Выше чувствительность в ENDOR-экспериментах при регистрации низкочастотных ядерных спинов
- Упрощение спектров по причине ослабления эффектов второго порядка в высоких полях
- В высоких магнитных полях существенно уменьшается кросс-релаксация парамагнитных центров, что позволяет получать более полную и точную информацию об исследуемой системе.
ЭПР резонатор для W-диапазона (подходит для СW и импульсного режимов)
- Резонансная частота 93,7-94,4 ГГц
- Добротность ненагруженного резонатора ≥ 4000
|
|
|

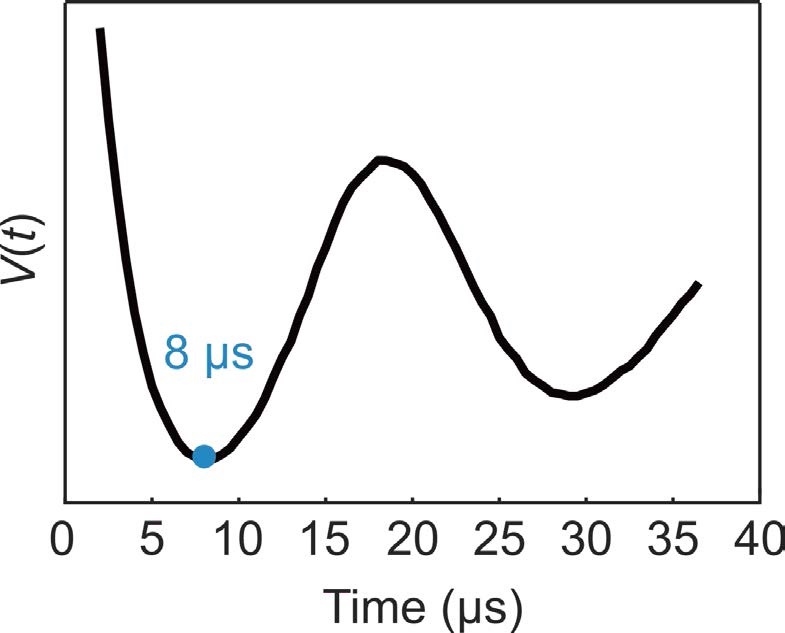

Минимальный РЧ π-импульс, частота 1Н, поле 33781 Гс |

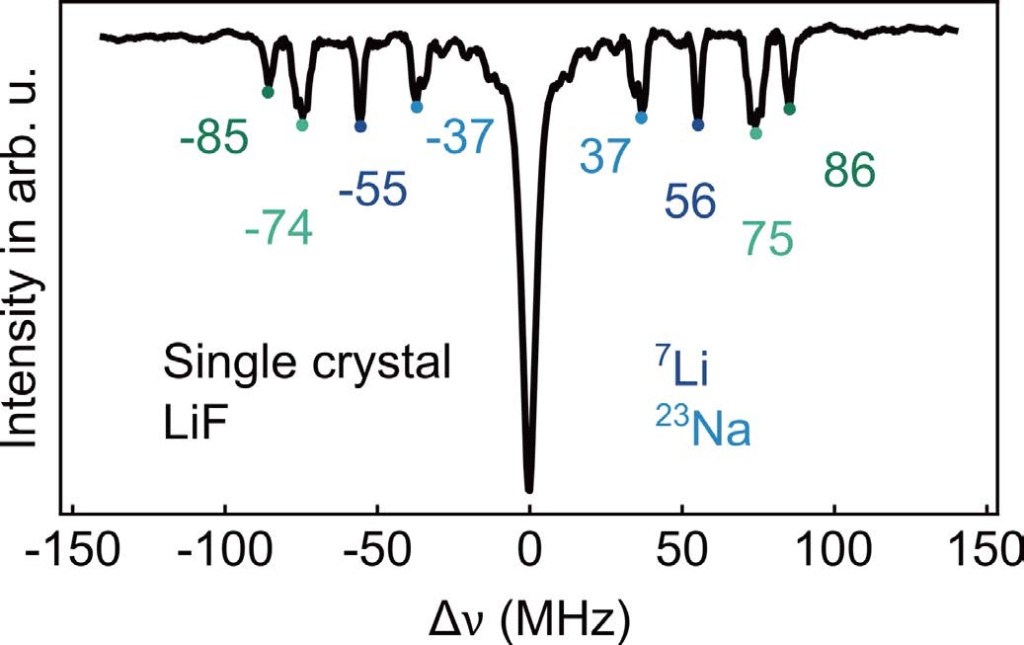

EDNMR эксперимент с монокристаллом LiF при 94.76 ГГц |
| Ослабление мощности микроволнового излучения | 0-50 дБ |
| Количество импульсных каналов | 4 (+X, +Y, -X, -Y), с поддержкой фазового цикла, импульсный канал ELDOR (ELectron DOuble Resonance) |
| Минимальный шаг длительности импульса микроволн | 0.05 нс |
| Тип резонатора | TE011, совместимый с CW и импульсными режимами |
| Добротность резонатора Q ненагруженная | >2000 |
| Магнитное поле | 0-6 Тл сверхпроводящий магнит с катушкой быстрого сканирования ±1000 Гс |
| Диапазон развертки магнитного поля | 0 Тл (0 Гс)-6 Тл (60000 Гс) |
| Однородность магнита | 20 ppm |
| Магнитная апертура | 75 мм |
| Интервал регулируемых температур (опции) | 80-300 К (жидкий азот) 4-300 К (жидкий гелий) |
| Температурная стабильность | ± 0.1 К |
