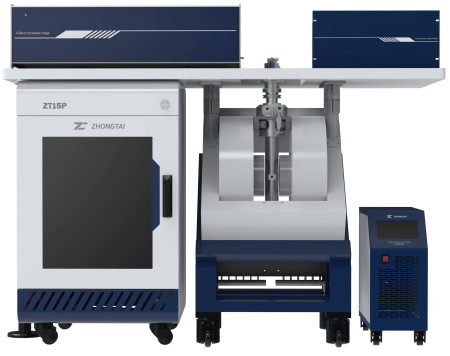

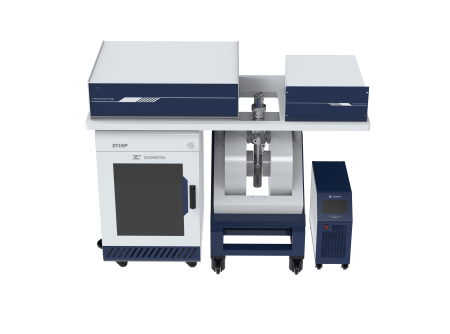

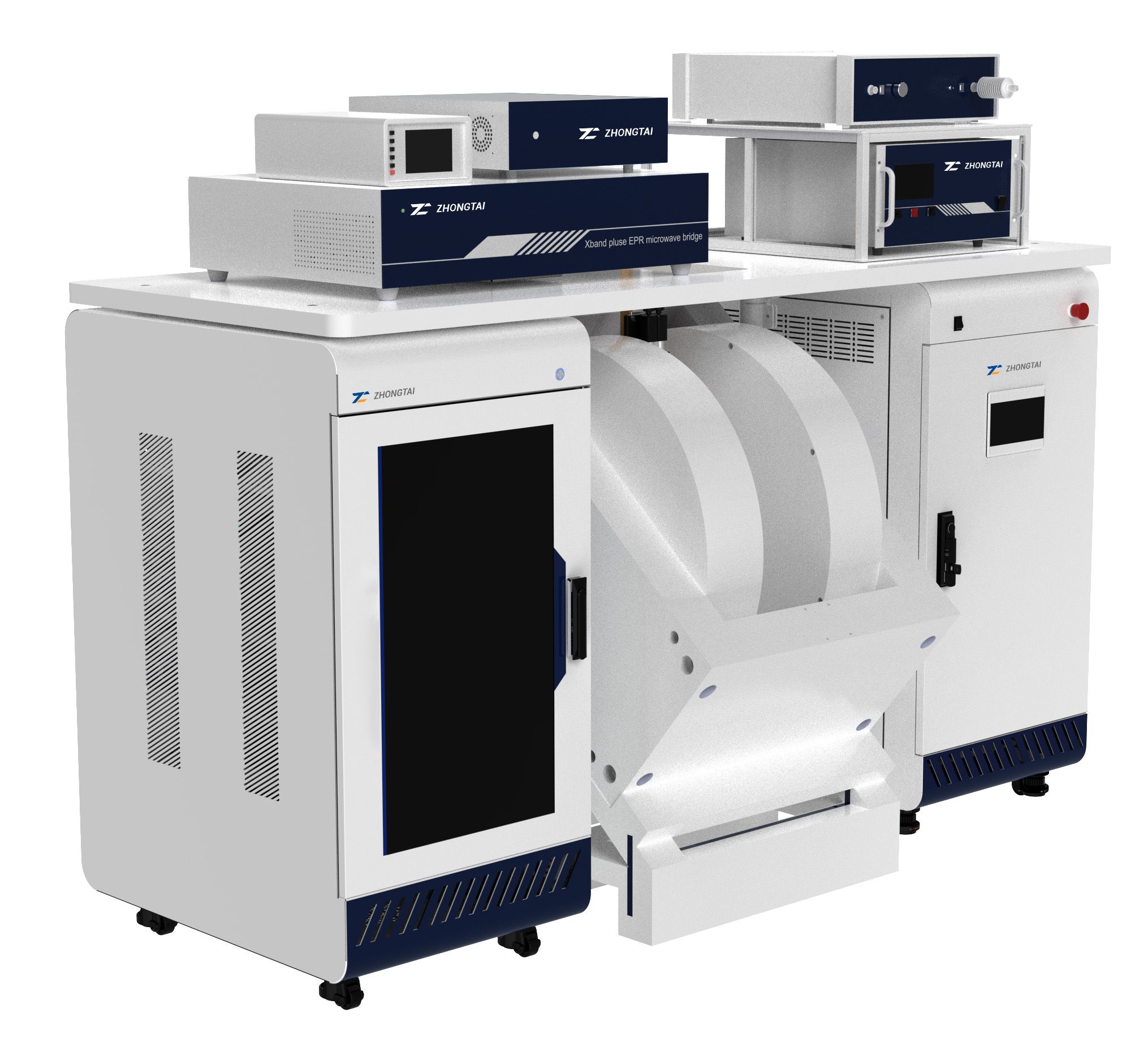

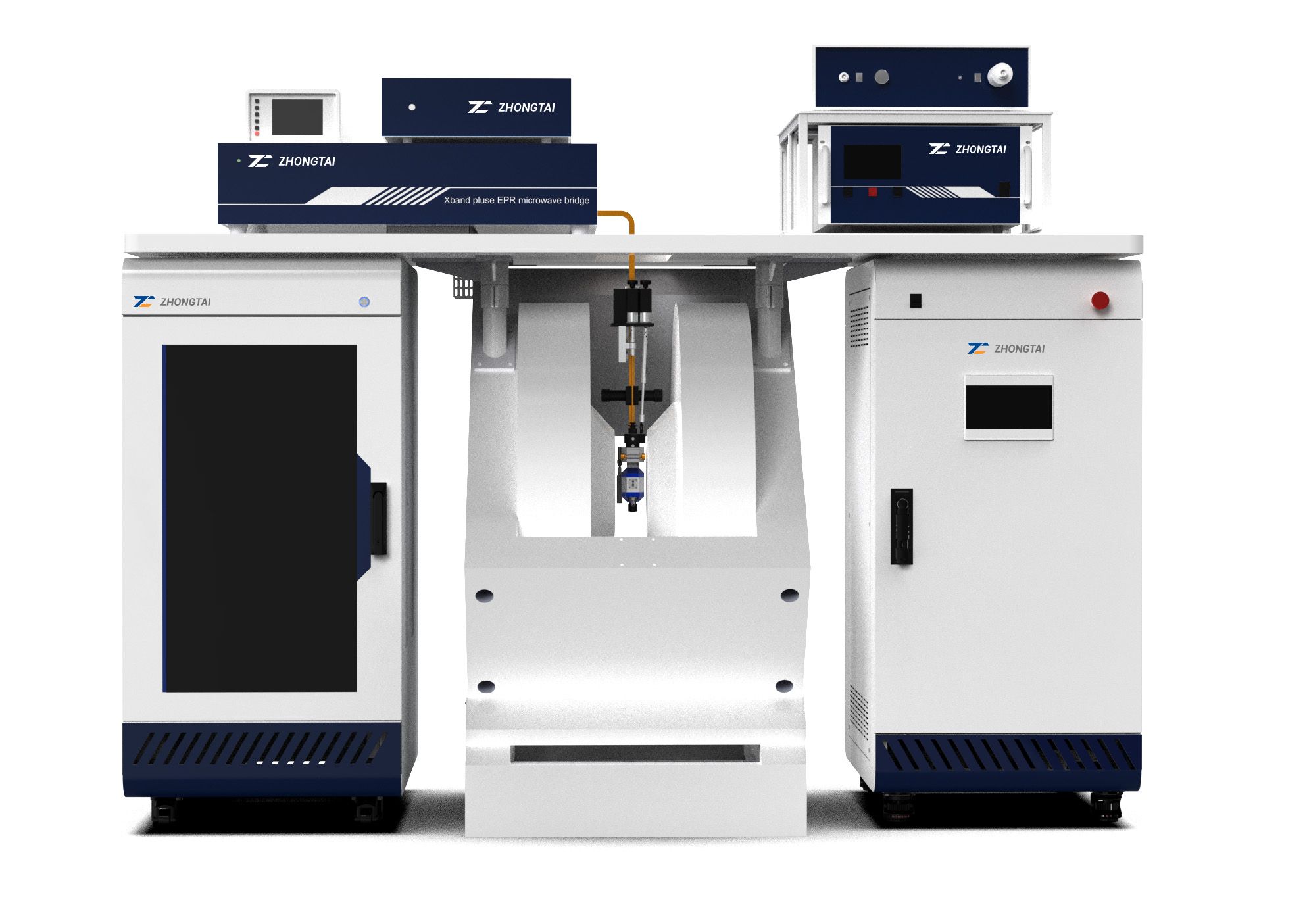

Модель ZT15P - это мощный многофункциональный ЭПР спектрометр, с возможностью работы как в CW, так и в импульсном режиме. Универсальный импульсный спектрометр электронного парамагнитного резонанса ZT15P обладает характеристиками, соответствующими самым высоким требованиям современных исследований ЭПР в области физики, химии, геологии, биологии, медицины, материаловедения и многих других.
Особенности системы ZT15P включают в себя:
- Оснащение всеми функциями режима CW ZT15C
- Измерение эхо-сигнала/ПИД
- Измерение времени релаксации
- Обнаружение свип-эхо
- Эксперимент с двойным электрон-электронным резонансом
- Эксперимент с двойным электронно-ядерным резонансом
EPR-PRO — операционное ПО для ЭПР - спектрометра, которое обеспечивает быстрые экспериментальные операции и функции анализа результатов.
- Современный стиль, простой и элегантный интерфейс
- Отдельное ПО для анализа данных при автономном использовании
- Функция анализа научных данных
- Автоматическое формирование отчета об эксперименте
Четырехимпульсный двойной - электрон электронный резонанс (DEER) нитроксильного бирадикала
Эксперимент Davies ENDOR на Mn3+ в кальците при 10 К Проведение эксперимента ENDOR высокого разрешения возможно благодаря системе ENDOR X-диапазона. Она включает в себя резонатор (EN-4202-DR), усилитель высокой частоты, PЧ усилитель, RF источник и контроллер.
|
СВЧ генератор |
Источник волн с низким уровнем шума |
|
Мощность СВЧ генератора |
Источник волн - 600 мВт, волновод - 200 мВт |
|
Ослабление мощности микроволнового излучения |
0 - 60 дБ，шаг 1 дБ |
|
Амплитуда модуляции магнитного поля |
20 Гс |
|
Максимальное магнитное поле |
0,7 Тл / 1,5 Тл |
|
Диапазон развертки магнитного поля |
-0,1Тл - Мах |
|
Частота модуляции магнитного поля |
6.25 кГц 12.5 кГц, 25 кГц, 50 кГц, 100 кГц |
|
Однородность магнитного поля |
Лучше чем 10 мГс |
|
Стабильность магнитного поля |
Лучше чем 10 мГс/ч |
|
Отношение сигнал/шум |
Лучше чем 2000:1 |
|
Абсолютная чувствительность |
3×1013 спин/Тл |
|
Интервал регулируемых температур |
4 – 300 К или 100 - 475 K (опция) |
|
Облучатель In-situ |
Поддерживается |
|
Автоматическая настройка |
Поддерживается |
|
Импульсные каналы |
Количество каналов: 8 Канал 1: фазовый импульс 0° (+X) Канал 2: фазовый импульс 90° (+Y) Канал 3: импульс фазы 180° (-X) Канал 4: Фазовый импульс 270° (-Y) Канал 5: стробирующий сигнал полупроводникового усилителя мощности Канал 6: сигнал управления малошумящей защитой приемника Канал 7: Используется для эксперимента ELDOR Канал 8: для расширения |
|
Разрешение времени импульса микроволнового источника |
50 пс |
|
Выходная мощность твердотельного усилителя мощности |
450 Вт Макс. |
|
Стабильность фазы микроволнового импульса |
Менее 3° за 1 мс |
|
Максимальная длительность микроволнового импульса |
3 мс |
|
Минимальная длина импульса π/2 |
8 нс |
|
Импульсная модуляция сигнала произвольной формы |
Частота дискретизации 1 GSPS |
