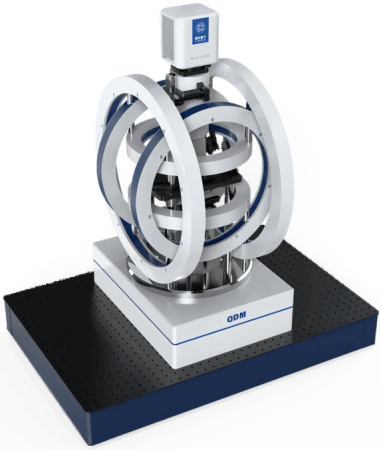

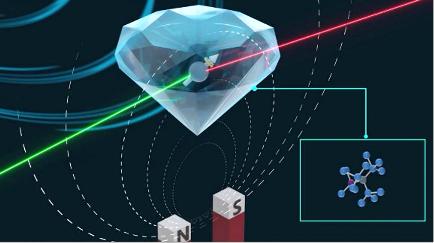

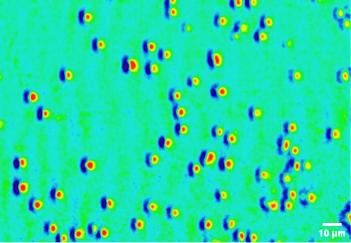

Квантовый NV микроскоп (QDM) представляет собой уникальное оборудование для магнитной микроскопии. Сенсором магнитного поля в NV-микроскопе выступает центр окраски в алмазе - азотно-вакансионный центр (NV-центр). В основе метода лежит спиновый магнитный резонанс на NV- центрах. Он может обеспечивать количественную и неразрушающую микроскопическую визуализацию магнитного поля, отличающуюся высоким пространственным разрешением, широким полем зрения, большим динамическим диапазоном обнаружения магнитного поля и высокой скоростью визуализации. При этом исследования можно проводить как при нормальных условиях, так и при сверхнизких температурах.
|
Чувствительность измерения магнитного поля |
5 мкТл√Гц на пиксель |
|
Пространственное разрешение по магнитному изображению |
400 нм |
|
Разрешение |
1024×1024 |
|
Поле сканирования |
1 мм×1мм |
|
Лазер |
532 нм |
|
Неоднородность магнитного поля |
˂ 5% |
|
Диапазон внешнего магнитного поля |
0-5 мТ (катушка Гельмгольца) 0-100 мТл (постоянные магниты) 0-1 Тл (сверхпроводящий магнит) |
|
Детектор |
матрица sCMOS с задней подсветкой |
|
Виброизоляция |
пневматическая |
