Системы упаривания в токе азота серии EVA

Системы упаривания в токе азота — это приборы, предназначенные для одновременного концентрирования партии проб. Упаривание производится за счет равномерного нагрева всех проб с помощью водяной бани или полого нагревательного штатива, а также продувки газообразным азотом.

Принцип работы и преимущества

В основе принципа действия упаривателя (испарителя или выпаривателя) в токе инертного газа (азота) лежит увеличение скорости испарения при уменьшении парциального давления жидкости и увеличении площади поверхности образца. Кроме того, увеличению скорости испарения способствует нагрев пробы, а использование инертного газа предотвращает окисление пробы.

Принцип работы системы упаривания: штатив с пробирками, содержащими пробы, помещается в систему. Инертный газ (N₂) подаётся на поверхность пробы с определённой скоростью потока через специальные иглы. Испаряемый растворитель удаляется системой отведения паров.

Возможны два способа подачи азота на поверхность пробы:

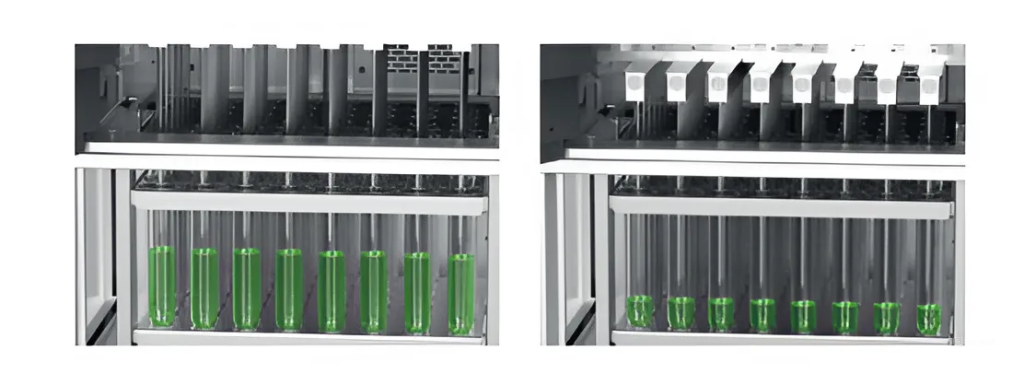

1. Иглы располагаются строго перпендикулярно поверхности образца и опускаются с заданной скоростью внутрь пробирки по мере упаривания, не погружаясь в жидкость и соблюдая определённое расстояние между кончиком иглы и уровнем жидкости на протяжении всего процесса (модели EVA 80/60/36/mini).

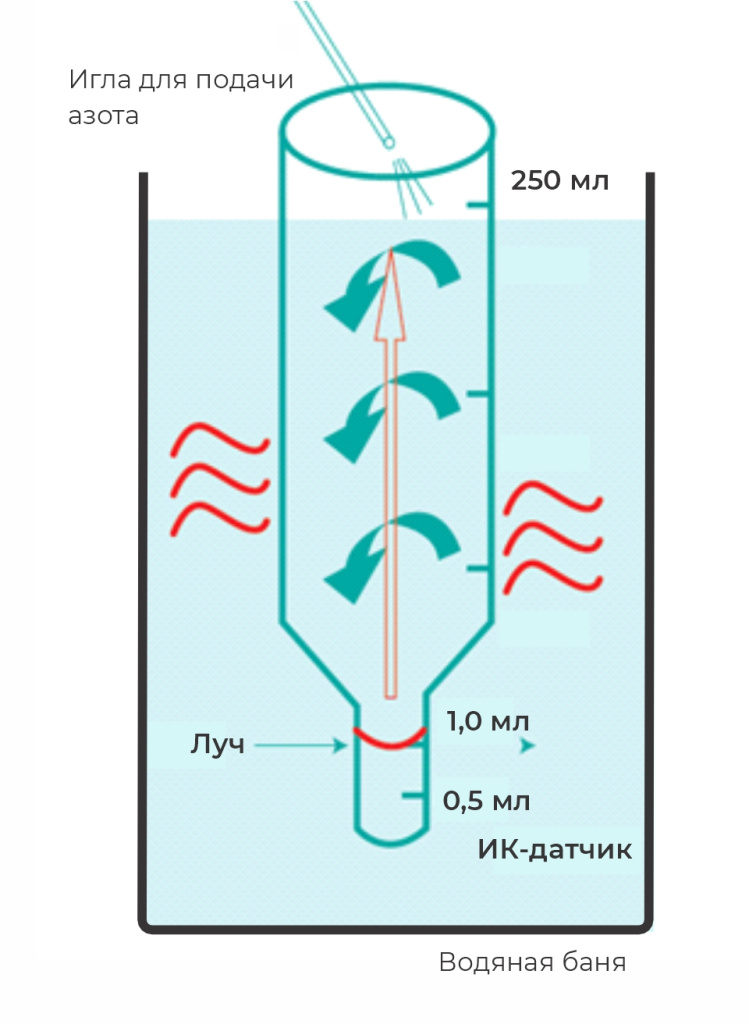

2. Иглы расположены под углом к поверхности образца, создавая вихревой поток (модель EVA12). При этом регулируется положение кончика иглы относительно центра пробирки и угол наклона иглы.

Преимуществами использования высокопроизводительных автоматических систем выпаривания растворителей в токе азота серии Auto EVA производства компании RayKol являются:

• предотвращение окисления образцов за счёт использования для продувки инертного газа, исключающего контакт поверхности пробы с внешней средой;
• исключение загрязнения образцов во время упаривания;
• сокращение времени концентрирования проб;
• одинаковые условия во всех сосудах (для всех образцов);
• высокая производительность — в зависимости от выбранной модели, возможно проведения одновременного упаривания до 80 образцов;
• возможность наблюдения за образцами (смотровое окошко с подсветкой или 3-х сторонний обзор за счёт прозрачных стенок водяной бани — зависит от выбранной модели);
• своевременное удаление паров в растворителе — забота о здоровье персонала лаборатории;
• лёгкое извлечение отдельных модулей игл для продувки (например, при неполной загрузке системы, для проведения очистки и пр.);
• в зависимости от выбранной модели, возможно упаривания образцов как больших объёмов, так и малых (из микропланшетов);
• универсальные штативы для пробирок, совместимые с системой твердофазной экстракции Fotector Plus;
• встроенный сенсорный экран, управление при помощи ПО, программируемый запуск, редактирование метода и т.д.;
• различные степени защиты для оператора оборудования.

Область использования

Как правило, системы выпаривания в токе азота используются в аналитических лабораториях для концентрирования проб при определении содержания различных веществ перед проведением анализа методами ГХ, ГХМС, ВЭЖХ, ВЭЖХ-МС и др.

Среди самых популярных направлений использования:

• Экология — анализ почв, твердых отходов;
• Пищевая продукция — продукты и пищевые добавки;
• Сельское хозяйство — зерно и др.;
• Медицина, фармацевтика, криминалистика — анализ биологических образцов, лекарственных препаратов и пр.;
• Другое — полимеры, косметика.

Ассортимент систем упаривания серии EVA

Являясь официальным авторизованным представителем в РФ компании RayKol, мы предлагаем различные модели высокопроизводительных автоматизированных систем упаривания в токе азота серии Auto EVA:

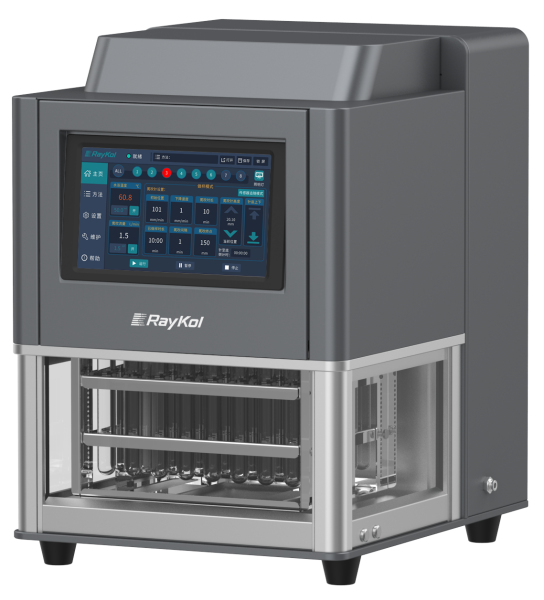

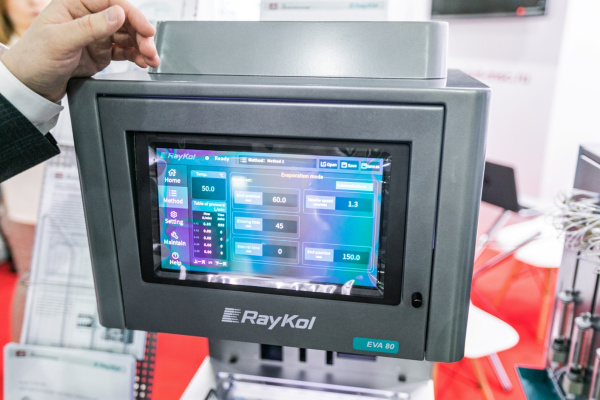

Модель EVA80

• 8 каналов азота;
• загрузка до 80 пробирок объёмом 20 мл;
• объём пробирок до 100 мл;
• автоматическое наполнение и опорожнение водяной бани с помощью ПО;
• 3-сторонний обзор;
• функции безопасности (отслеживание уровня воды в водяной бане, давления газа, защита пользователя от защемления рук, ожогов и пр.).

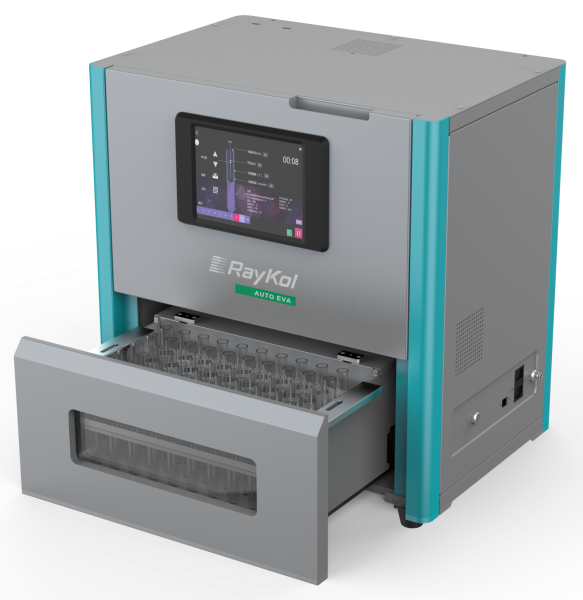

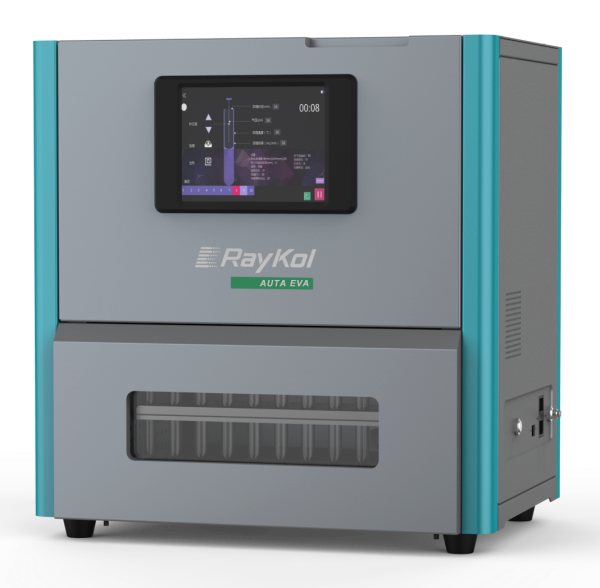

Модель EVA60

• 10 каналов азота;
• загрузка до 60 пробирок объёмом 20 мл;
• объём пробирок до 100 мл;
• обзорное окошко с подсветкой в модуле водяной бани;
• функции безопасности (отслеживание уровня воды в водяной бане, давления газа, автоматическая блокировка открывания модуля водяной бани во время процесса упаривания и пр.).



Модель EVA36

• 6 каналов азота;
• загрузка до 36 пробирок объёмом от 10 до 100 мл;
• обзорное окошко с подсветкой в модуле водяной бани;
• диапазон температур водяной бани от комнатной до 90°C;
• функции безопасности (отслеживание уровня воды в водяной бане, давления газа, автоматическая блокировка открывания модуля водяной бани во время процесса упаривания и пр.).

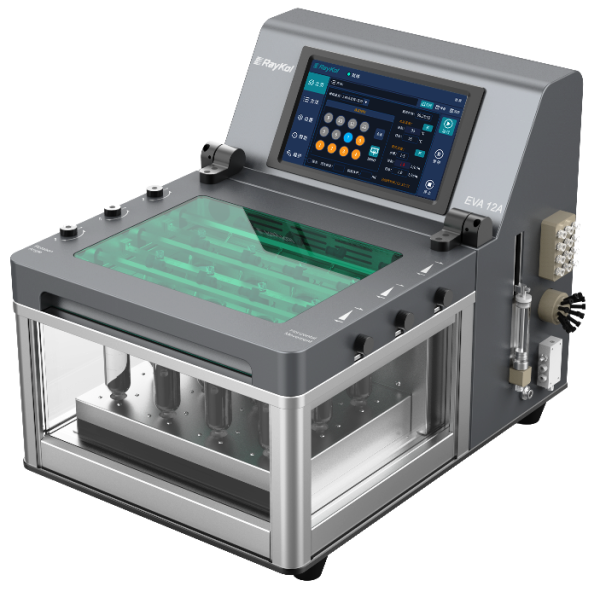

Модель EVA12

• 12 независимых каналов азота;
• загрузка до 12 пробирок объёмом от 65 до 260 мл;
• регулировка угла наклона игл и их положения относительно центра пробирок;
• автоматическое наполнение и опорожнение водяной бани;
• 3-сторонний обзор;
• диапазон температур водяной бани от комнатной до 60 °C;
• определение конечной точки упаривания с помощью ИК-датчиков;
• для модели EVA12 A — наличие модуля ополаскивания стенок пробирок (для исключения потери целевых компонентов из-за осаждения конденсата на стенках).

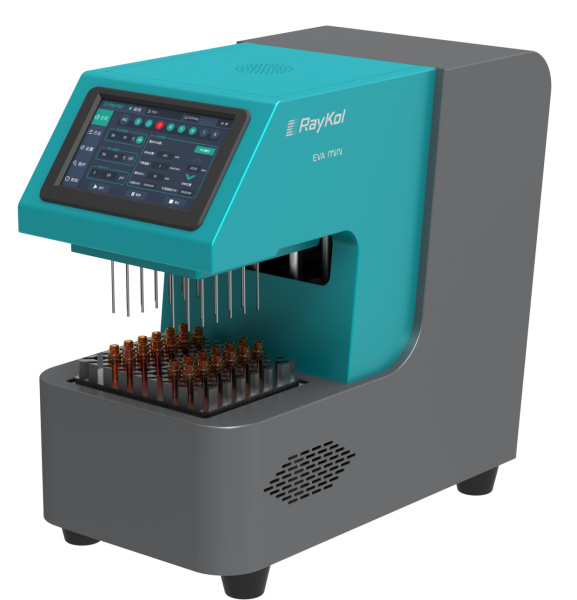

Модель EVAmini

• 4 канала азота;
• максимальная загрузка:

а) до 24 виал объёмом 1,5;

б) центрифужные пробирки 5 мл;

в) 96-луночные микропланшеты.

• полный обзор;
• нагрев пробирок без использования водяной бани;
• диапазон температур нагрева от комнатной до 100 °C;
• функции безопасности (отслеживание уровня температуры, давления газа, автоматическое отключение подачи газа и пр.).



Купить высокопроизводительный автоматизированный упариватель в токе азота RayKol Auto EVA просто: сделайте заявку на нашем сайте на странице соответствующей модели, и наш специалист свяжется с вами.

Цена автоматической системы выпаривания растворителей в токе азота зависит от выбранной модели и комплектации и предоставляется по запросу.

При формировании состава системы учитываются:

• Планируемое количество проб (учитывается при выборе системы по критерию «производительность» или «максимальная загрузка»).
• Планируемый исходный объём образцов для упаривания.
• Необходимость наличия бесконтактных ИК-датчиков для детектирования конечной точки упаривания (0,5 или 1 мл).
• Необходимость включения в комплект генератора азота серии iG (производится компанией RayKol).
