Квантовый NV-магнитометр на базе атомно-силового микроскопа (QDAFM)
Квантовый NV-магнитометр представляет собой прибор для получения магнитных изображений. Этот прибор совмещает в себе две технологии: магнитометрия с использованием NV-центров в алмазе (точечный дефект алмаза, представляющий собой атом азота и вакансию в соседнем узле кристаллической решётки) и сканирования изображений методом атомно-силовой микроскопии (АСМ). Благодаря наличию спин-зависимой флуоресценции в алмазном зонде магнитные свойства образцов измеряются не только качественно, но и количественно, при этом не оказывая влияния на сам образец. Обладая нанометровым пространственным разрешением и сверхвысокой чувствительностью измерений магнитного поля, QDAFM имеет огромный потенциал как в науке - для исследований в области физики магнетизма (в особенности, биомагнетизм, диагностика магнитных структур), так и в технике, например, разработке магнитных накопителей высокой плотности, спинтронике и так далее.

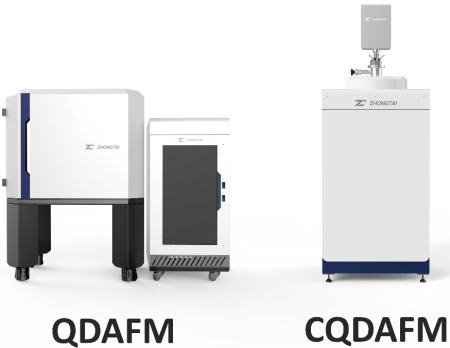

Доступны две модификации магнетометра:
Квантовый NV-магнитометр представляет собой прибор для получения магнитных изображений. Этот прибор совмещает в себе две технологии: магнитометрия с использованием NV-центров в алмазе (точечный дефект алмаза, представляющий собой атом азота и вакансию в соседнем узле кристаллической решётки) и сканирования изображений методом атомно-силовой микроскопии (АСМ). Благодаря наличию спин-зависимой флуоресценции в алмазном зонде магнитные свойства образцов измеряются не только качественно, но и количественно, при этом не оказывая влияния на сам образец. Обладая нанометровым пространственным разрешением и сверхвысокой чувствительностью измерений магнитного поля, QDAFM имеет огромный потенциал как в науке - для исследований в области физики магнетизма (в особенности, биомагнетизм, диагностика магнитных структур), так и в технике, например, разработке магнитных накопителей высокой плотности, спинтронике и так далее.
Доступны две модификации магнетометра:

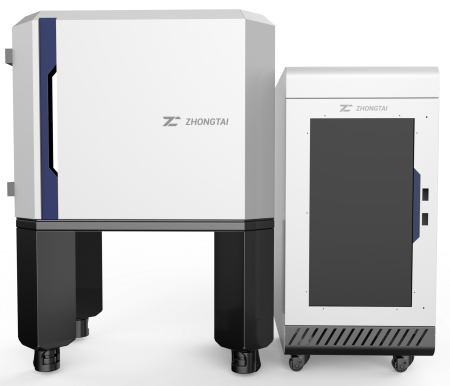

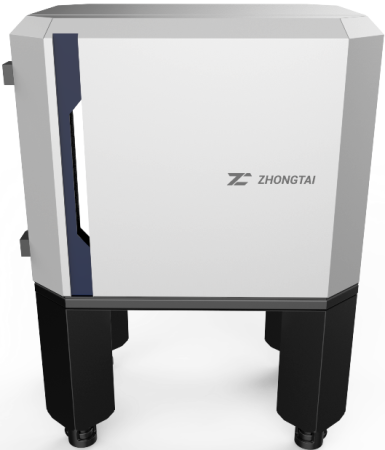

- для проведения измерений при нормальных условиях (QDAFM)

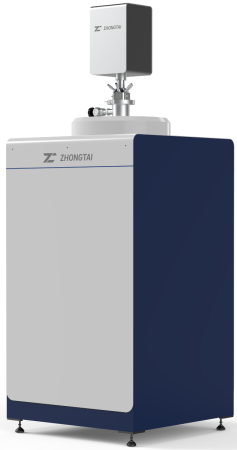

- для проведения измерений при низких температурах/высоком вакууме (CQDAFM)
|
Частота сканирующего зонда |
32 кГц |
|
Совместимые зонды |
Зонд Акияма, алмазный зонд |
|
Поле сканирования АСМ |
80×80 мкм |
|
Поле конфокального сканирования |
80×80 мкм |
|
Числовая апертура объектива |
0,7 |
|
Пространственное разрешение |
10 нм |
|
Чувствительность измерения |
1 мкТл/ √Гц |
|
Диапазон микроволнового излучения |
0,7 − 4,0 ГГц |
|
Точность синхронизации |
50 пс |
|
Индукция магнитного поля |
10 - 500 Гаусс |
Квантовый NV-Магнитометр
646 кб
